Chapitre 4 : Localisation et cartographie.
🕐 Historique :
- Fin du XXe siècle : numérisation des cartes.
- 1978 : Premier satellite GPS lancé.
1. Cartographie et cartes numériques
La cartographie est essentielle pour beaucoup d’activités : agriculture, urbanisme, transports, loisirs, etc. Elle a été révolutionnée par l’arrivée des cartes numériques accessibles depuis les ordinateurs, tablettes et téléphones, bien plus souples à l’usage que les cartes papier.
Les cartes numériques rassemblent toutes les échelles et permettent de montrer différents aspects de la région visualisée sur une seule carte. Les algorithmes de recherche permettent de retrouver sur la carte les endroits en donnant simplement leur nom, et de calculer des itinéraires entre points selon des modes de transports variés.
2. GPS et Galileo
- GPS signifie "Global Positioning System". Il a été initialement développé par l'armée américaine et est opérationnel depuis 1995. Il reste sous le contrôle des États-Unis.
- Galileo est le système de positionnement par satellite européen. Il est en cours de déploiement et a pour but d'avoir une indépendance vis-à-vis des États-Unis. À terme, il sera plus précis que le système GPS.
3. Exercice : les messages envoyés par Galileo.
À faire dans le cahier.
-
Regardez la vidéo suivante :
-
Quels sont les messages envoyés par les satellites ?
4. Geoportail
Le site https://www.geoportail.gouv.fr/ est un site public donnant accès à de nombreuses informations.
5. Exercice : parcelles cadastrales sur Geoportail.
À faire dans le cahier.
Grâce au site Geoportail :
- Quelles sont les parcelles cadastrales liées au lycée Manouchian ?
- Peut-on utiliser un drone (Unmanned Aircraft System) au lycée ? Où est l'endroit le plus proche sinon ?

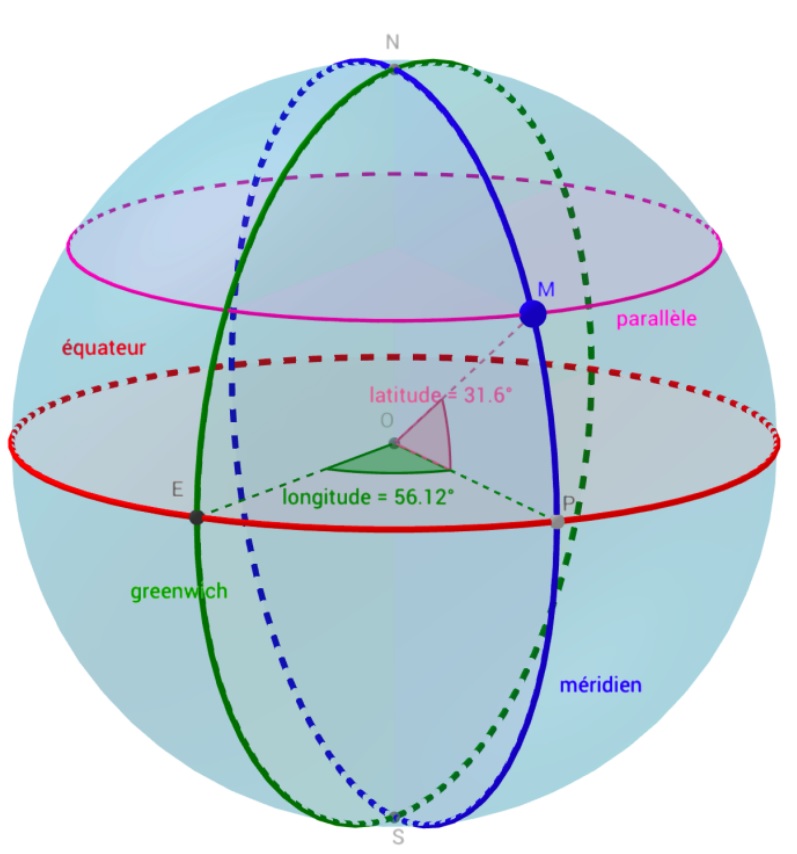

6. Latitude, Longitude
Chaque point de la surface de la Terre peut être identifié grâce à sa latitude et longitude.
- La latitude est l'angle formé entre la position du point et l'équateur. Il faut préciser si l'orientation est nord ou sud.
- La longitude est l'angle formé entre la position du point et le méridien de Greenwich. Il faut préciser si l'orientation est est ou ouest.
🌍 Explore le globe :
Fais tourner la Terre dans le sens que tu veux avec la souris (ou le doigt), puis clique sur un point pour afficher sa latitude et sa longitude. L'équateur est tracé en rouge et le méridien de Greenwich en jaune.

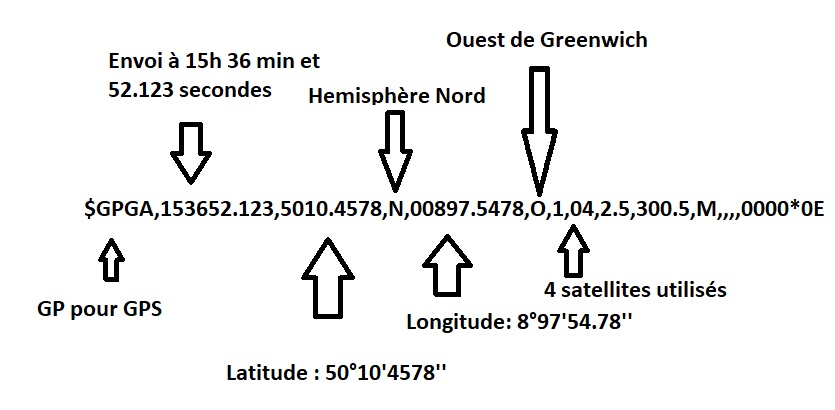

7. Exemple : la norme NMEA 0183
La norme NMEA 0183 est utilisée par les récepteurs GPS pour échanger des coordonnées de localisation. Les informations sont transmises sous forme de courtes lignes de texte appelées trames, dans lesquelles on retrouve directement la latitude et la longitude vues dans la leçon précédente.
Voici un exemple de trame (de type GGA) :
$GPGGA,123519,4807.038,N,01131.000,E,1,08,0.9,545.4,M,46.9,M,,*47Chaque partie de cette trame a une signification précise :
| Élément | Valeur | Signification |
|---|---|---|
| Type de trame | $GPGGA |
Données de position GPS. |
| Heure (UTC) | 123519 |
12 h 35 min 19 s. |
| 📍 Latitude | 4807.038,N |
48° 07,038′ Nord. |
| 📍 Longitude | 01131.000,E |
011° 31,000′ Est. |
| Qualité du signal | 1 |
Position valide. |
| Satellites utilisés | 08 |
8 satellites captés. |
| Précision | 0.9 |
Facteur de précision horizontale (plus il est petit, meilleure est la précision). |
| Altitude | 545.4,M |
545,4 mètres au-dessus du niveau de la mer. |
| Somme de contrôle | *47 |
Permet de vérifier que la trame n'a pas été altérée pendant la transmission. |
8. Exercice : découverte d'OpenStreetMap.
Après avoir regardé la vidéo Qu'est-ce que OSM ?, résumer en quelques lignes ce qu'est Open Street Map.
9. Exercice : latitude et longitude de villes du monde.
À faire dans le cahier.
Recopiez et complétez le tableau ci-dessous. On pourra utiliser la carte interactive ci-dessous.
| Lieu géographique | Latitude | Longitude |
|---|---|---|
| Lycée Manouchian | ........ | ........ |
| ......... | 35.6895 | 139.6917 |
| ......... | 28.6139 | 77.2090 |
| ......... | 31.2304 | 121.4737 |
| ......... | -33.8688 | 151.2093 |
| ......... | -22.9068 | -43.1729 |
| ......... | 40.7128 | -74.0060 |
| ......... | 34.0522 | -118.2437 |
| ......... | 45.5017 | -73.5673 |
| Paris | ........ | ........ |
| Londres | ........ | ........ |
| ......... | 14.6928 | -17.4467 |
| ......... | 36.77 | 3.05 |
| ......... | 5.3599 | -4.0083 |
| ......... | -34.6118 | -58.4173 |
